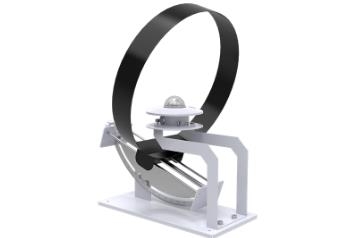

RS-JTBQ-N01-AL 散射輻射變送器是由太陽總輻射變送器和散射遮光環兩部分組成。太 陽總輻射變送器采用熱電原理，可用來測量光譜范圍在 0.3~3μm 的太陽輻射。感應元件采 用繞線電鍍式熱電堆，感應面為吸收率高的黑色涂層。利用輻射的熱效應，吸收太陽輻射并 轉化為溫差電動勢。并具有溫度補償功能，能夠較為精準的測量太陽輻射量。感應面上方采 用雙層玻璃罩，不但能夠減弱空氣對流對設備的影響，而且能夠阻斷外罩本身的輻射。 散射遮光環的作用是保證從日出到日落能連續遮住太陽直接輻射。遮光環由遮光環圈、 標尺、絲杠調整螺旋、支架、底盤組成。標尺上刻有緯度刻度與赤緯刻度，可通過絲杠手柄 進行對應參數的調整。標尺與支架固定在底盤上，根據架射地點的地理緯度而固定進行測量。 產品采用標準 Modbus-RTU 485 通信協議，可直接讀取當前太陽散射輻射值，接線方式 簡單。外形美觀，占用安裝空間較小。產品廣泛應用于太陽能利用、氣象、農業、建筑材料 老化以及大氣污染等部門做天空散射輻射的測量。
產品特點
采用熱電感應元件，測量精確度高。
透光率高達 95%透明雙層玻璃罩，感光度良好，表面特殊處理，防止灰塵吸附
光譜范圍達到 0.3~3μm
響應時間短、誤差小且具有溫度補償，量程內測量更精準
產品防護等級高，可長時間連續在戶外使用
技術參數
| 供電范圍 | 10V～30V DC |
| 輸出方式 | 485（標準Modbus-RTU協議） |
| 功耗 | 0.2W |
| 工作溫度 | -40℃~+60℃ |
| 工作濕度 | 0%RH~95%RH 非結露 |
| 靈敏度 | 7～14 μV·W-1·m2 |
| 內阻 | 200-400Ω |
| 響應時間（95%） | ≤30s |
| 非線性誤差 | ≤±3% |
| 方向性相應誤差 | ≤±30W/m² |
| 溫度響應誤差 | ≤±3%（-30℃～+50℃） |
| 光譜范圍 | 0.3~3μm |
| 測量范圍 | 0-2000W/m² |
| 分辨率 | 1W/m² |
| 精度 | ±3% |
| 年穩定性 | ≤±3% |
| 余弦響應誤差 | ≤±5% |
| 傾斜響應誤差 | ≤2% |
| 零點漂移 | ≤6 W/m² |
| 緯度刻度范圍 | 0~55° |
| 赤緯度范圍 | ±25°（北緯為正） |
| 環帶直徑 | Φ400 |
